如何設計一台皮帶輸送機？讀完本文不敢說讓你變成專家至少也是內行
發布時間：2021-03-02 01:23:30瀏覽次數：51
皮帶輸送線是最常用的輸送設備，既可作為非標設備中一個輸送組件，也可以獨立使用，還可以將獨立設備單元串聯起來成為可實現多功能的自動化生產線。皮帶線設計是機械設計工程師最基楚的設計技能。
皮帶線又叫皮帶式流水線，也叫皮帶輸送機，帶式輸送機或膠帶輸送機，是以帶傳動為特征的一種輸送方式，是組成有節奏的流水作業線所不可缺少的經濟型物流輸送設備。

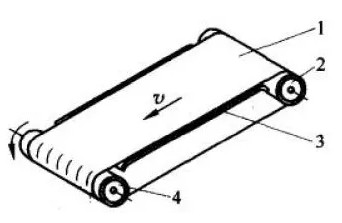

各種皮帶輸送機雖然在結構形式上有些差異，但其原理是一樣的。皮帶輸送機結構原理如圖3所示，1-輸送皮帶；2-從動輥；3-托板或托輥；4-驅動輥。
輸送工件或物料。輸送皮帶運行時，工件或物料在與皮帶之間的摩擦力的作用下隨皮帶一起運動，使工件或物料從一個位置輸送到另一個位置。上方的皮帶需要運送工件，為承載段；下方的皮帶不工作，為返回段。
提供驅動動力，在電機驅動下轉動，通過驅動輥與帶之間的摩擦力驅動皮帶運行。
無動力滾筒，滾筒可繞軸線自由轉動。與驅動輥、張緊輪等共同作用，使皮帶張緊並保持皮帶與主驅動輥之間有足夠的摩擦力。
支撐皮帶及皮帶上方的工件或物料，不使皮帶下垂。對於要求皮帶運行時平整度要求高的場合通常在皮帶輸送段的下方采用板狀的托板，否則就采用能夠自由轉動的托輥即可。由於皮帶返回段上沒有承載工件，通常都間隔采用托輥支承。
由於輸送工件時一般都需要使工件保持一定的位置，所以通常都在輸送皮帶的兩側設計定位擋板或擋條，使工件始終在直線方向上運動。
由於皮帶在運動時會產生鬆弛，因此需要有張緊機構對皮帶的張力進行調整，張緊機構也是皮帶安裝及拆卸必不可少的機構。
皮帶線機架可根據使用要求，設計成各種結構形式。按材料類別可分為型材機架和焊接機架。

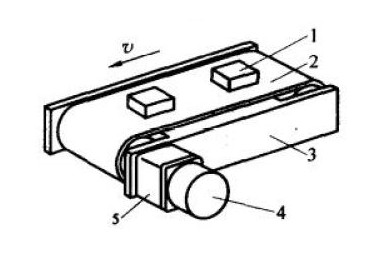

驅動輥的運動是由電機驅動來驅動的，通常是由電機經過減速器減速後再通過齒輪傳動、鏈傳動或同步帶傳動來驅動皮帶驅動輥。也有部分情況下將電機經過減速器減速後直接與皮帶驅動輥連接，節省空間。如圖4所示，1-工件；2-皮帶；3-擋板；4-電機；5-減速器。
從動力角度來看，分固定速度和可調速；從傳輸方向，可分單向傳輸和可變方向傳輸。
通常一套電機係統能夠驅動的負載時有限的，對於長度較長（例如數十米）的皮帶輸送線，通常采用多段獨立的皮帶輸送係統在一條直線上安裝在一起拚接而成，也就是將多段獨立的皮帶輸送係統按相同的高度固定安放在一條輸送線上。
1、主要輸送形式為：條形工作台、獨立工作台、單邊工作台、雙邊工作台和無工作台輸送形式。
2、驅動的形式有：電機驅動輸送形式。
3、 皮帶常用寬度為：20～ 2000mm，也可根據客戶要求定做。
4、輸送帶的材質有：橡膠帶、PVC帶、帆布帶、食品帶等。
5、輸送帶的形式有：帶擋板輸送帶、帶圍板、平皮帶及防滑帶等。
7、工作台麵有：貼防火板、普通橡膠、防靜電橡膠燈。
8、線體支架有：不鏽鋼、鋁型材、碳鋼噴塑等。
9、輸送速度一般為0.1～10M/min；也可根據用戶需要采用調速或定速。
10、調速有：變頻調速、電磁調速、電子調速、機械調速等。
由於皮帶輸送是依靠工件與皮帶之間的摩擦力來進行輸送的，所以皮帶輸送機的功率一般不大，輸送的物料包括單件的工件及散裝的物料，主要應用在電子、通信、電器、輕工、食品等行業的手工裝配流水線上。

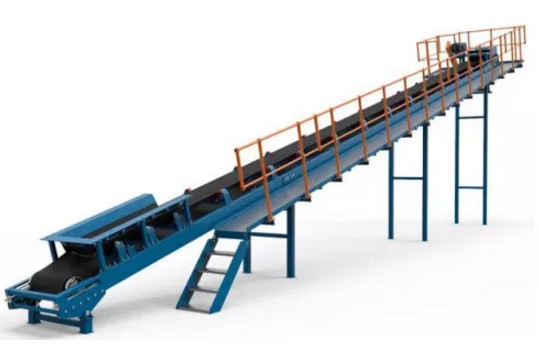

也有少數皮帶輸送機應用在負載較大的特殊場合，例如礦山、建築、糧食、碼頭、電廠、冶金等行業，用於散裝物料的自動化輸送。
帶式輸送機是由撓性輸送帶作為物料承載件和牽引件來輸送物料的運輸機構的一種型式。它用一根閉合環形輸送帶作牽引及承載構件，將其繞過並張緊於前、後兩滾筒上，依靠輸送帶與驅動滾筒間的摩擦力使輸送帶產生連續運動，依靠輸送帶與物料間的摩擦力使物料隨輸送帶一起運行，從而完成輸送物料的任務。
